Mantas, cobertores, persianas y cubiertas para piscinas Persianas para piscinas, manuales, automáticas o solares Persiana sumergida Subwater con motor ubicado en el eje Persiana sumergida Subwater con motor ubicado en el eje
Precio recomendado proveedor 2024 :
8180 €
Nuestro precio :
5590 € IVA incluido
Promoción válida hasta el 30/11/2024
Ref. Abatik 011539
Ref. Proveedor NAUTILUS
Persiana sumergida SUBWATER 7m x 3.50m
Ref. Proveedor NAUTILUS
Persiana sumergida SUBWATER 7m x 3.50m
Motor ubicado en el eje con sistema de ajuste de final de carrera.
Para piscinas de hasta 10m x 20m + escalera.
Lamas de 73 mm.
Para piscinas de hasta 10m x 20m + escalera.
Lamas de 73 mm.
- Conforme con las normas NF P 90-308
Disponible

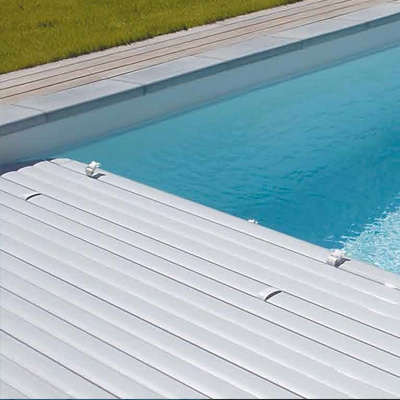

Persiana sumergida SUBWATER con motor ubicado en el eje, alimentación por red eléctrica.
Para todas las dimensiones a medida
Este precio corresponde a una piscina rectangular, con ángulos rextos, de dimensiones interiores 7m x 3.50m (profundidad máxima 1.60m) e incluye:
- 1 estructura Subwater (2 postes de Inox para colocar en la pared de la piscina, 1 eje de aluminio, 1 motor 300 newtons de 24 voltios en el eje con gestión de los fines de carrera, 1 interruptor de llave 3 posiciones, 1 conjunto de contrapeso para el tablero)
- 1 tabique PVC (2 guías soporte a fijar en pared, 1 juego de lamas de PVC reforzado 25mm x 250mm blanco, gris o arena)
- 1 viga de aluminio
- la tapa de PVC (blanco, gris claro o arena) dim. 20mm (espesor) x 120mm (anchura) x 70cm (longitud) listo para colocar entre el borde de la viga de aluminio y el borde de la piscina
- las lamas PVC 73mm (ancho) blancas
- las cintas de seguridad que deben fijarse en la pared
- el embalaje
Gastos de envio bajo presupuesto
La persiana sumergida Subwater, conforme con la norma de seguridad NF P90-308,se compone de lamas de PVC extrusionadas de 73 mm y de alta resistencia. Se trata de un perfil con cámaras huecas, selladas en las puntas, y con tapones soldados, que aseguran la flotabilidad de la persiana. El aire contenido dentro de las lamas sirve de aislamiento térmico que limita la pérdida de calor del agua y, de este modo, alarga la temporada del baño. La opacidad de las lamas permite reducir el fenómeno de fotosíntesis e impide la proliferación de algas con el fin de conservar un agua siempre limpia.
La persiana Subwater es muy fácil de instalar gracias a unas chapas que permiten fijar el eje de enrollamiento a la pared de la piscina, y en el cual está colocado un motor tubular. La persian automática dispone de un mecanismo que le permitirá enrollar y desenrollar la persiana, mediante un interruptor de llave, para cubrir la totalidad de la lámina de agua.
Viene equipada con un motor de 250 nm, de 24 V y con un sistema de ajuste de final de carrera.
- 2 chapas soportes del eje para fijar a la pared de la piscina (fijación en el borde de la piscina opcional)
- 1 eje de aluminio de 140 mm de diámetro y 5 mm de espesor
- 1 motor de 250 nm en 24 V con sistema de ajuste de final de carrera
- 1 interruptor de llave 3 posiciones
- 1 persiana compuesta por lamas blancas (opcional : color azul, beige o gris)
- 1 conjunto de contrapeso para orientar correctamente la persiana
- 1 tabique de separación (blanco o beige)
- 2 armazones laterales de guiado del tabique
- 1 vigueta de aluminio (blanca o beige)
- 1 cajón de protección de 700 mm o 900 mm blanco o beige (compusesto de madera y de plático : opcional)
- 1 sistema de seguridad compuesto por bridas y cinchas en ABS para fijar a la pared (o en la coronación : opcional)
- 1 embalaje
Blanco
Azul
Beige
Gris
- Para engatillar una lama en otra, encajar el gancho inferior del lado macho ( lama derecha) en el lado hembra (lama izquierda) (fig.1).
- Reproducir el movimiento de oscilación hasta enganchar la totalidad de las lamas (fig.2).
- Fijar el primer bloque de lamas con las bridas de enrollamiento mediante las cinchas de sujeción (fig.3).
Le proponemos dos tipos de acabados para el recorte de escalera :
- un acabado, según la forma de su piscina, que se ajusta al perfil de su vaso; más estético.
- un acabado en escuadra ("en équerre"); más sencillo.
Los recortes de escalera son opcionales y se piden con presupuesto previo
Para cualquier otro recorte o forma : consúltenos
Se realiza en la pared de la piscina mediante tacos químicos o presellado (a).
Unas pletinas disponibles opcionalmente le permitirán instalar los soportes en la piedra de coronacón de su piscina (b).
La persiana sumergida Subwater está equipada :
- con un motor de 24 V, de 250 nm, colocado dentro del eje del enrollador
- y con cojinetes de soporte que permiten una buena estabilidad de la cubierta al desenrollarla.
El cajón, donde se debe alojar la cubierta se tiene que posicionar en el interior de la piscina, en un extremo de la misma para evitar cualquier acceso al enrollador de la persiana sumergida. Las paredes deben ser verticales y paralelas con ángulos de 90°.
El ancho del cajón debe asegurar la rotación del enrollador y la profundidad del mismo debe permitir la instalación y el movimiento de la contrapesa.
Existen dos clases de cajón: el que se construye al mismo tiempo que la piscina (esquema 1) o el que se realiza mediante un tabique de separación PVC (esquema 2).
Rejilla PVC blanco y de madera exótica natural (opcional)
La persiana viene equipada con un dispositivo antilevantamiento conforme con la norma NF P 90-308
El número de dispositivos depende del ancho del vaso. Sin embargo, hará falta como mínimo 2 por pared.
La persiana sumergida Subwater se entrega en kit, 2 personas bastan para la desacarga de todos los elementos que deben controlarse en presencia del transportista.
La garantía de 2 años cubre todos los materiales eléctricos (siempre cuando las conexiones se hayan realizado según el manual del fabricante y respetando la norma C 15.100).
El eje tiene una garantía de 3 años sobre la resistencia de los materiales utilizados, excepto la corrosión y la descomposición de algunos materiales debido al uso de tratamiento de choque o de productos químicos no regulados e incompatibles con el funcionamiento de la persiana.
Las lamas de PVC tienen una garantía de 3 años (flotabilidad, impermeabilidad y articulación de las mismas).

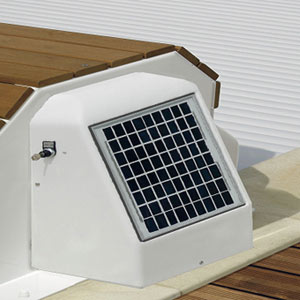

El panel solar tiene una garantía de 10 años y la batería 1 año.
- Incumplimiento de las recomendaciones de uso de la persiana que causa un desgaste anormal del producto.
- Modificación realizada sobre la persiana sin el consentimiento, previo y por escrito, del fabricante.
- Decoloración de las lamas o deformación de las mismas, debido a una utilización no conforme con el manual de instalación.
- Daños provocados por malas condiciones meteorológicas como: fuertes vientos, nevadas, fuertes granizadas, tormenta (rayo).
Garantía
Estructura y motorización garantizados 3 años
Lamas PVC con garantía de 5 años
Lamas de policarbonato garantizadas 5 años
Para todas las dimensiones a medida
Consulte nuestros consejeros al 800 300 103 presupuesto gratuito y personalizado
Este precio corresponde a una piscina rectangular, con ángulos rextos, de dimensiones interiores 7m x 3.50m (profundidad máxima 1.60m) e incluye:
- 1 estructura Subwater (2 postes de Inox para colocar en la pared de la piscina, 1 eje de aluminio, 1 motor 300 newtons de 24 voltios en el eje con gestión de los fines de carrera, 1 interruptor de llave 3 posiciones, 1 conjunto de contrapeso para el tablero)
- 1 tabique PVC (2 guías soporte a fijar en pared, 1 juego de lamas de PVC reforzado 25mm x 250mm blanco, gris o arena)
- 1 viga de aluminio
- la tapa de PVC (blanco, gris claro o arena) dim. 20mm (espesor) x 120mm (anchura) x 70cm (longitud) listo para colocar entre el borde de la viga de aluminio y el borde de la piscina
- las lamas PVC 73mm (ancho) blancas
- las cintas de seguridad que deben fijarse en la pared
- el embalaje
Gastos de envio bajo presupuesto
La persiana sumergida Subwater, conforme con la norma de seguridad NF P90-308,se compone de lamas de PVC extrusionadas de 73 mm y de alta resistencia. Se trata de un perfil con cámaras huecas, selladas en las puntas, y con tapones soldados, que aseguran la flotabilidad de la persiana. El aire contenido dentro de las lamas sirve de aislamiento térmico que limita la pérdida de calor del agua y, de este modo, alarga la temporada del baño. La opacidad de las lamas permite reducir el fenómeno de fotosíntesis e impide la proliferación de algas con el fin de conservar un agua siempre limpia.
La persiana Subwater es muy fácil de instalar gracias a unas chapas que permiten fijar el eje de enrollamiento a la pared de la piscina, y en el cual está colocado un motor tubular. La persian automática dispone de un mecanismo que le permitirá enrollar y desenrollar la persiana, mediante un interruptor de llave, para cubrir la totalidad de la lámina de agua.
Viene equipada con un motor de 250 nm, de 24 V y con un sistema de ajuste de final de carrera.
El precio de la persiana incluye :
- 2 chapas soportes del eje para fijar a la pared de la piscina (fijación en el borde de la piscina opcional)
- 1 eje de aluminio de 140 mm de diámetro y 5 mm de espesor
- 1 motor de 250 nm en 24 V con sistema de ajuste de final de carrera
- 1 interruptor de llave 3 posiciones
- 1 persiana compuesta por lamas blancas (opcional : color azul, beige o gris)
- 1 conjunto de contrapeso para orientar correctamente la persiana
- 1 tabique de separación (blanco o beige)
- 2 armazones laterales de guiado del tabique
- 1 vigueta de aluminio (blanca o beige)
- 1 cajón de protección de 700 mm o 900 mm blanco o beige (compusesto de madera y de plático : opcional)
- 1 sistema de seguridad compuesto por bridas y cinchas en ABS para fijar a la pared (o en la coronación : opcional)
- 1 embalaje

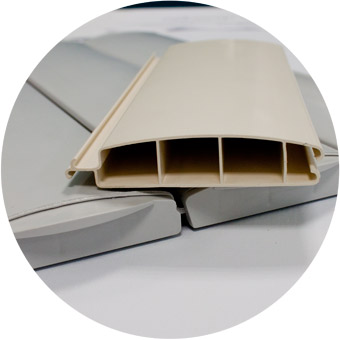

Detalle de las lamas de la persiana
Conformes con las exigencias de resistencia de la norma NF P90-308
Cada lama está compuesta por 3 cámaras de aire que aseguran la flotabilidad de la persiana y limitan la pérdida de calor del agua de la piscina.
En las extremidades de cada lama van soldados unos tapones que garantizan la total estanqueidad de la persiana subwater.
Cada lama está compuesta por 3 cámaras de aire que aseguran la flotabilidad de la persiana y limitan la pérdida de calor del agua de la piscina.
En las extremidades de cada lama van soldados unos tapones que garantizan la total estanqueidad de la persiana subwater.
Lamas
PVC tratado antimanchas y antirrayos UV
Ancho
73 mm
Colores
blanco (azul, beige, gris opcionales)
Opción escalera
bajo presupuesto previo
Colores disponibles
Blanco
Azul
Beige
Gris

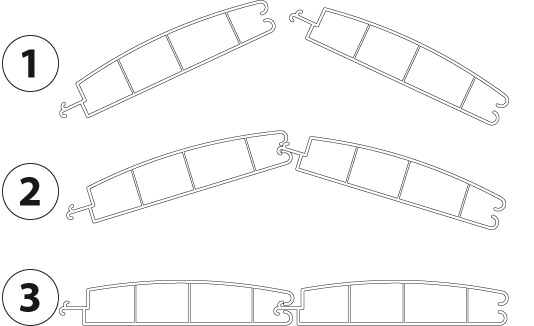

El ensamblado de la persiana
- Para engatillar una lama en otra, encajar el gancho inferior del lado macho ( lama derecha) en el lado hembra (lama izquierda) (fig.1).
- Reproducir el movimiento de oscilación hasta enganchar la totalidad de las lamas (fig.2).
- Fijar el primer bloque de lamas con las bridas de enrollamiento mediante las cinchas de sujeción (fig.3).

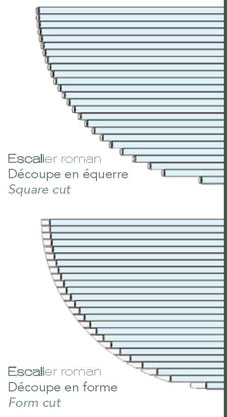

Los recortes de escalera
Le proponemos dos tipos de acabados para el recorte de escalera :
- un acabado, según la forma de su piscina, que se ajusta al perfil de su vaso; más estético.
- un acabado en escuadra ("en équerre"); más sencillo.
Los recortes de escalera son opcionales y se piden con presupuesto previo

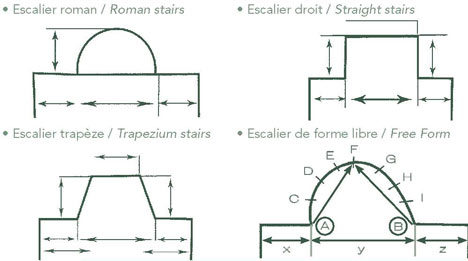

Los acabados
Las formas : romana, recta, trapezio, libre
Para cualquier otro recorte o forma : consúltenos

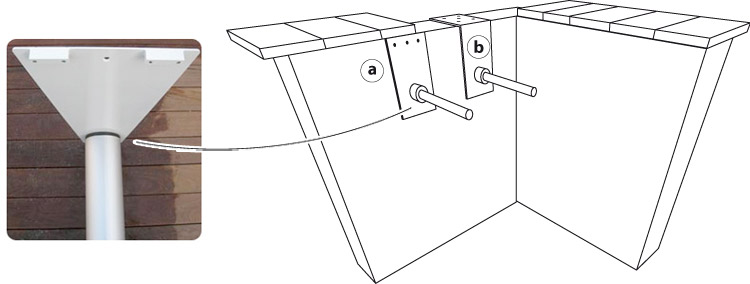

La fijación de las chapas soportes del eje de enrollamiento
Se realiza en la pared de la piscina mediante tacos químicos o presellado (a).
Unas pletinas disponibles opcionalmente le permitirán instalar los soportes en la piedra de coronacón de su piscina (b).

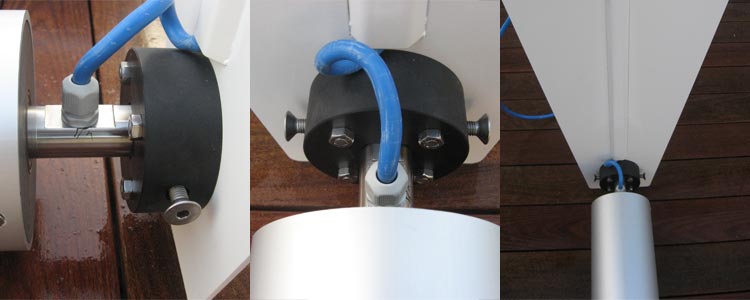

El motor ubicado en el eje
La persiana sumergida Subwater está equipada :
- con un motor de 24 V, de 250 nm, colocado dentro del eje del enrollador
- y con cojinetes de soporte que permiten una buena estabilidad de la cubierta al desenrollarla.

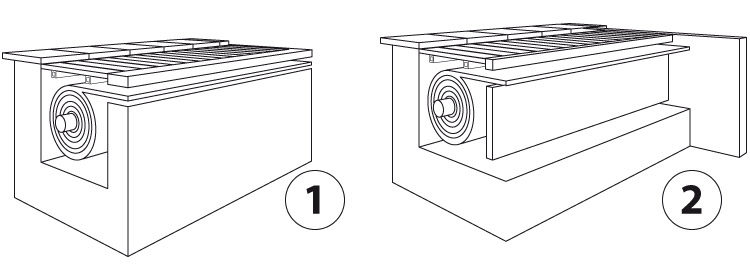

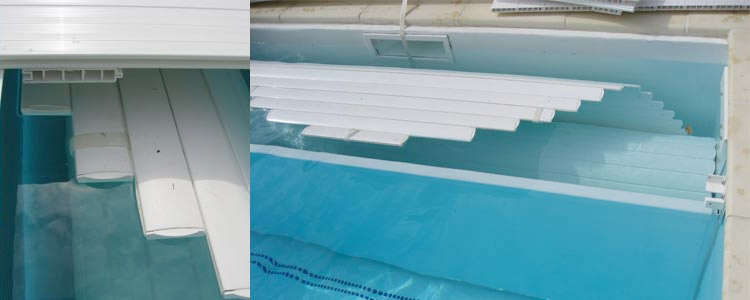

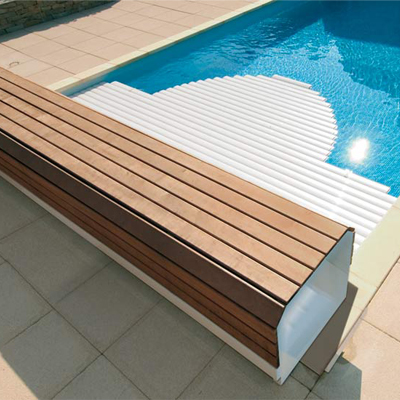

Cajón de alojamiento de persiana
El cajón, donde se debe alojar la cubierta se tiene que posicionar en el interior de la piscina, en un extremo de la misma para evitar cualquier acceso al enrollador de la persiana sumergida. Las paredes deben ser verticales y paralelas con ángulos de 90°.
El ancho del cajón debe asegurar la rotación del enrollador y la profundidad del mismo debe permitir la instalación y el movimiento de la contrapesa.
Existen dos clases de cajón: el que se construye al mismo tiempo que la piscina (esquema 1) o el que se realiza mediante un tabique de separación PVC (esquema 2).

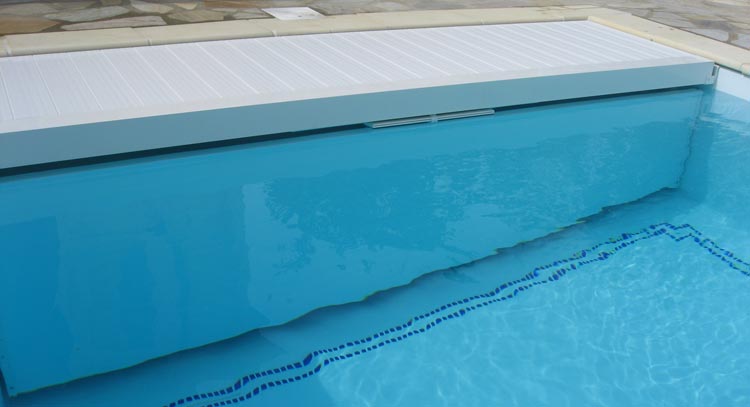

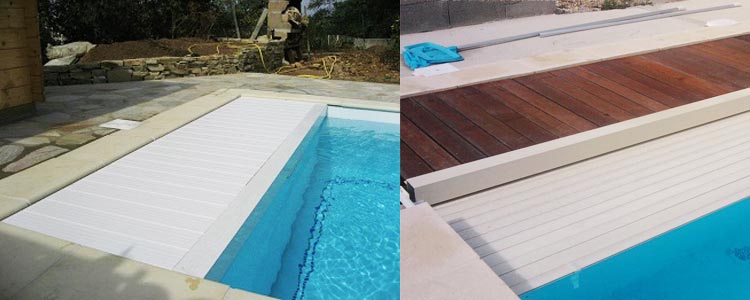

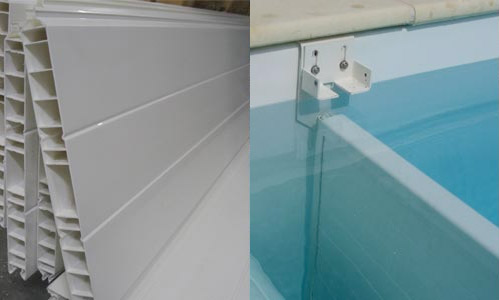

El tabique de separación se compone de lamas PVC de 25 mm de espesor y 250 mm de altura, para un espacio de entre 1 y 1.50 m de profundidad y una piscina de entre 4 y 6 m de ancho.
El tabique se sujeta a la pared por dos soportes que se deben fijar a la pared o bajo los soportes de la vigueta.
2 colores :
• blanco
• beige
El tabique se sujeta a la pared por dos soportes que se deben fijar a la pared o bajo los soportes de la vigueta.
2 colores :
• blanco
• beige

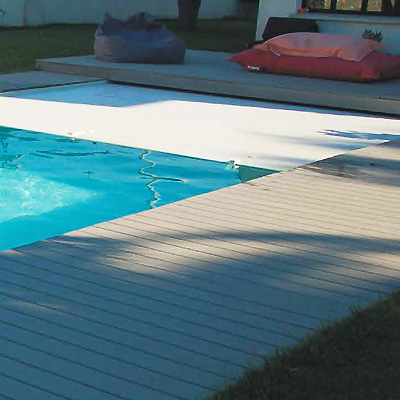

La tapa del cajón enterrado
Protege la persiana sumergida Subwater, mejora estéticamente el entorno además de permitir el acceso rápido a la mecánica de la cubierta.
Está disponible en diferentes colores : PVC blanco o beige / compuesto de madera y plástico negro o marron (opcional).
2 anchos posibles :
• 700 mm
• 900 mm
Para una fabricación a medida consúltenos
Está disponible en diferentes colores : PVC blanco o beige / compuesto de madera y plástico negro o marron (opcional).
2 anchos posibles :
• 700 mm
• 900 mm
Para una fabricación a medida consúltenos
Rejilla PVC blanco y de madera exótica natural (opcional)

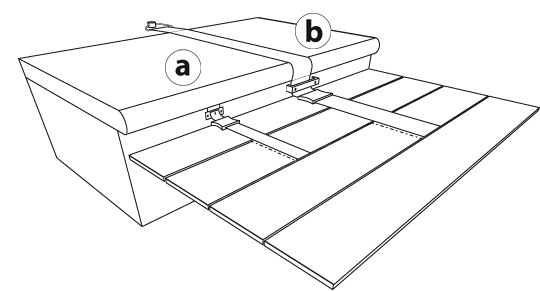

Sistema de seguridad
La persiana viene equipada con un dispositivo antilevantamiento conforme con la norma NF P 90-308
El número de dispositivos depende del ancho del vaso. Sin embargo, hará falta como mínimo 2 por pared.
Bridas ABS + Cinchas+ Soporte de acero inoxidable para fijar bajo la piedra de coronación (a) opcional
Bridas ABS + Cinchas+ Soporte para fijar a la pared (b)
Bridas ABS + Cinchas+ Soporte para fijar a la pared (b)
Características técnicas de la persiana sumergida Subwater

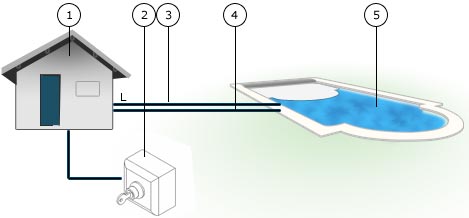

El cableado
1. Local técnico
2. Cable conmutador de llave 3 x 1.5mm²
3. Cable potencia motor 24 V :
2 x 6 mm² si L < < 15 m o 2 x 10 mm²
si 15 < L < < L < 30 m
Conexión cuadro estanco.
4. Cable final de carrera 4 x 1.5 mm²
5. Vaso
2. Cable conmutador de llave 3 x 1.5mm²
3. Cable potencia motor 24 V :
2 x 6 mm² si L < < 15 m o 2 x 10 mm²
si 15 < L < < L < 30 m
Conexión cuadro estanco.
4. Cable final de carrera 4 x 1.5 mm²
5. Vaso
Embalaje y transporte de la persiana Subwater
La persiana sumergida Subwater se entrega en kit, 2 personas bastan para la desacarga de todos los elementos que deben controlarse en presencia del transportista.
La garantía de la persiana sumergida Subwater
La garantía de 2 años cubre todos los materiales eléctricos (siempre cuando las conexiones se hayan realizado según el manual del fabricante y respetando la norma C 15.100).
El eje tiene una garantía de 3 años sobre la resistencia de los materiales utilizados, excepto la corrosión y la descomposición de algunos materiales debido al uso de tratamiento de choque o de productos químicos no regulados e incompatibles con el funcionamiento de la persiana.
Las lamas de PVC tienen una garantía de 3 años (flotabilidad, impermeabilidad y articulación de las mismas).
El panel solar tiene una garantía de 10 años y la batería 1 año.
Se cancela la garantía en caso de:
- Incumplimiento de las recomendaciones de uso de la persiana que causa un desgaste anormal del producto.
- Modificación realizada sobre la persiana sin el consentimiento, previo y por escrito, del fabricante.
- Decoloración de las lamas o deformación de las mismas, debido a una utilización no conforme con el manual de instalación.
- Daños provocados por malas condiciones meteorológicas como: fuertes vientos, nevadas, fuertes granizadas, tormenta (rayo).
Garantía
Estructura y motorización garantizados 3 años
Lamas PVC con garantía de 5 años
Lamas de policarbonato garantizadas 5 años
Para el transporte, pida presupuesto.
