Mantas, cobertores, persianas y cubiertas para piscinas Persianas para piscinas, manuales, automáticas o solares Persiana sumergida automática ECA ROUSSILLON motor en foso seco Persiana sumergida automática ECA ROUSSILLON motor en foso seco
Precio recomendado proveedor 2024 A partir de :
6190 €
Nuestro precio A partir de :
6190 € IVA incluido
Ref. Abatik 009476

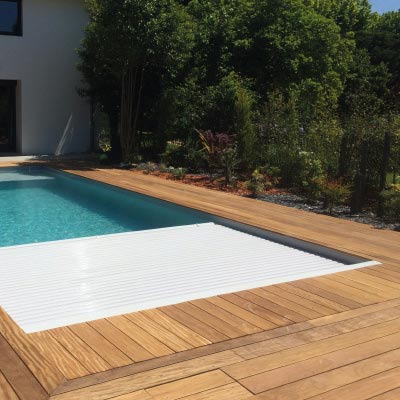

Persiana sumergida automática ECA ROUSSILLON motor en foso seco
Persiana sumergida automática ECA ROUSSILLON motor en foso seco
Motor en foso seco con sistema de ajuste de final de carrera.
Para piscina en construcción de hasta 11x23m + escalera.
Tapa de cajón en madera o en PVC.
Para piscina en construcción de hasta 11x23m + escalera.
Tapa de cajón en madera o en PVC.
- Conforme con las normas NF P 90-308
Disponible

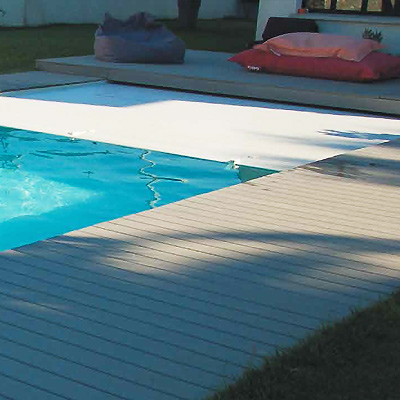

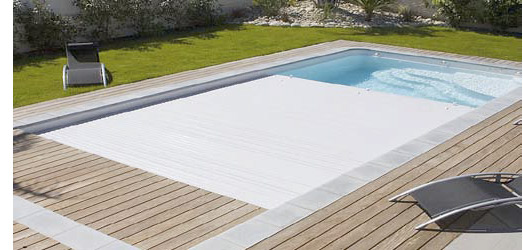

Moderna y discreta, para una estética perfecta
Los modelos de persianas sumergidas Roussillon permiten una integración total de la persiana a la piscina.
Precios orientativos y con IVA incluido de la persiana ECA ROUSSILLON con el motor en foso seco
*Tarifas con IVA incluido de las persianas con lamas blancas y según la configuración de la piscina.
Otras combinaciones posibles, estamos a su disposición para establecer un presupuesto según sus criterios.
El precio de la persiana completa incluye:
Persiana sumergida ROUSSILLON, tapa de cajón de madera.
No incluye el recorte de escalera (opcional) ni el transporte (consúltenos).

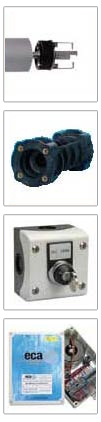

.jpg "Detalles de la persiana sumergida ROUSSILLON motor en foso seco")
Incluye los siguientes elementos :
- Pasamuros para pared de obra de 200 mm (largo 210mm).
(Kits para piscina con paneles de acero galvanizado o piscina de poliéster (longitud 110mm), o para pared de obra de 300 mm (longitud 310 mm) : bajo presupuesto previo).
- Soporte de cojinete para empotrar.
- 2 piezas para empotrar para soportes de vigueta.
- Juntas impermeables para los pasamuros.
Pasamuros longitud de 110, 210 y 310 mm
Soporte cojinete para empotrar
y pieza a empotrar
para soportes de vigueta
Juntas de estanqueidad

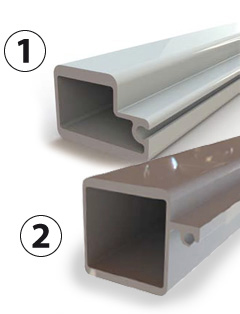

La persiana viene con una vigueta de aluminio lacado.
Secciones disponibles: 100 mm (Longitud) x 70 mm (Altura) (1) o 100 mm (Longitud) x 100 mm (Altura) (2).
La vigueta existe en blanco, color arena o gris.
Se suministra con dos soportes y, para responder a su necesidades, le proponemos 4 tipos de soportes :
• Soportes para perfil liner horizontal (construcción).
• Soportes para perfil liner vertical (renovación).
• Soportes ajustables.
• Soportes para fijar a la pared.
.jpg "Viguetas de persiana para piscina")

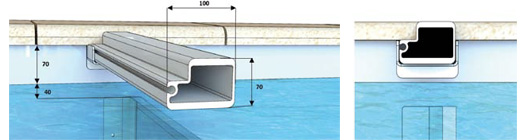

.jpg "Vigueta persiana 100x70mm")
.jpg "Vigueta persiana 100x110mm")

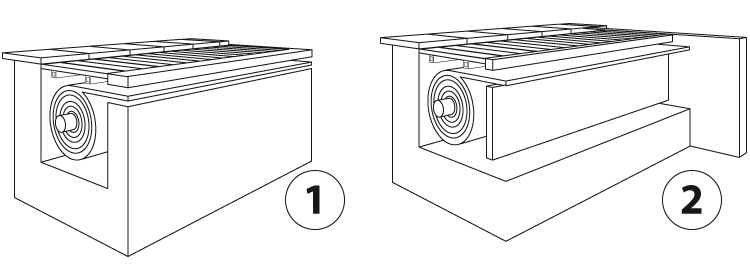

El foso técnico es obligatorio para impedir el acceso al enrollador de la persiana sumergida, Las paredes deben ser verticales, paralelas y con unos ángulos a 90º. La anchura del foso técnico debe permitir el espacio necesario a la rotación del enrollador de la persiana, y su profundidad debe posibilitar la instalación y el movimiento del contrapeso.
Existen dos tipos de foso : el foso de obra elaborado en el momento de la construcción de la piscina (esquema 1) o el tabique de separación de PVC (esquema 2).
.jpg "Foso técnico de la persiana sumergida")
.jpg "Tabique de separación para persiana sumergida")
.jpg "Tabique de separación color arena")
Soporte de tabique para fijar en la pared
1 - Dimensión del soporte del tabique
2 - Dimensión del tabique
3 - Profundidad de la piscina
Soporte de tabique para fijar bajo el soporte de la vigueta.
1 - Dimensión del soporte del tabique
2 - Dimensión del tabique
3 - Profundidad de la piscina
.jpg "Los tipos de tapa de cajón de la persiana sumergida")
Lamas conformes con las exigencias de resistencia de la norma NF P90-308
Cada lama se compone de 3 compartimentos que contienen aire; lo cual limita la pérdida de calor del agua y garantiza una excelente flotabilidad.
Además, las lamas cuentan con unas tapas soldadas en cada extremo. Éstas, aseguran su impermeabilidad y están provistas de unas aletas, de 20 mm, para el acabado de la persiana. Estas aletas se pueden sustituir por aletas de distintos tamaños.
Lamas acabadas con aletas
Lamas recortadas en forma

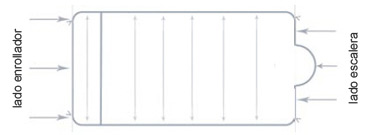

Ruedecillas que simplifican el desplazamiento de la persiana
- Para engatillar una lama en otra, encajar el gancho inferior del lado macho (la lama derecha) en el lado hembra (la lama de la izquierda)(fig.1).
- Reproducir el movimiento de oscilación hasta enganchar la totalidad de las lamas (fig.2).
- Fijar el primer bloque de lamas con las bridas de enrollamiento mediante las cinchas de sujeción (fig.3)..jpg "Engatillado simplificado")
Al colocar la persiana en lo ancho del vaso, ésta se adapta a cualquier forma de escalera : rectangular (1), de trapecio (2), romana (3), semicircular (4) o de forma libre (5) (consúltenos).
.gif "Persiana para piscina, recorte escalera")
Le proponemos dos tipos de acabados para el recorte de escalera :
- un acabado en escuadra; el más sencillo (a)
- un acabado, según la forma de su piscina, que se ajusta al perfil de su vaso; más estético (b).
Los recortes de escalera son opcionales : se piden con presupuesto previo
.jpg "Sistema de fiación de la persiana")
Los modelos de persianas sumergidas Roussillon permiten una integración total de la persiana a la piscina.
Este modelo ha sido diseñado para las piscinas en construcción debido a que necesita trabajos de cierta importancia.
El motor está alojado en un foso seco y ventilado, situado al lado de la piscina y en la prolongación del eje, lo que facilita el acceso al mismo.
La zona sumergida que contiene el eje de enrollamiento debe separase mediante un tabique de separación hecho en el momento de la construcción de la piscina o por más adelante con un tabique de PVC (opcional).
- Máx. 11x23 m + escalera
El motor está alojado en un foso seco y ventilado, situado al lado de la piscina y en la prolongación del eje, lo que facilita el acceso al mismo.
La zona sumergida que contiene el eje de enrollamiento debe separase mediante un tabique de separación hecho en el momento de la construcción de la piscina o por más adelante con un tabique de PVC (opcional).
- Máx. 11x23 m + escalera
Precios orientativos y con IVA incluido de la persiana ECA ROUSSILLON con el motor en foso seco
Dimensiones de la piscina en m
Motor en foso seco
8m x 4m
8,010.00
10m x 5 m
9,670
Opción : Escalera ROMANA recorte angular, diámetro <= 3 m
+ 340€
*Tarifas con IVA incluido de las persianas con lamas blancas y según la configuración de la piscina.
Otras combinaciones posibles, estamos a su disposición para establecer un presupuesto según sus criterios.
El precio de la persiana completa incluye:
- 1 enrollador sumergido ROUSSILLON,
- 1 persiana con lamas opacas blancas,
- 1 Kit de accesorios para empotrar 210mm,
- 1 sistema de seguridad (brida ABS para fijar bajo la coroncaión + cinchas de sujeción de la persiana)
- 1 vigueta blanca con soportes blancos,
- 1 tapa del cajón de aluminio blanco 950 mm,
- 1 tabique de separación blanco 900 mm,
- los soportes del tabique de separación blancos para fijar debajo de los soportes de vigueta,
- el embalaje.
- 1 persiana con lamas opacas blancas,
- 1 Kit de accesorios para empotrar 210mm,
- 1 sistema de seguridad (brida ABS para fijar bajo la coroncaión + cinchas de sujeción de la persiana)
- 1 vigueta blanca con soportes blancos,
- 1 tapa del cajón de aluminio blanco 950 mm,
- 1 tabique de separación blanco 900 mm,
- los soportes del tabique de separación blancos para fijar debajo de los soportes de vigueta,
- el embalaje.
Persiana sumergida ROUSSILLON, tapa de cajón de madera.
No incluye el recorte de escalera (opcional) ni el transporte (consúltenos).
Kit mecánico de la persiana sumergida Roussillon. Motor en foso seco
• 1 eje de enrollamiento de las lamas.
• 1 motorreductor 24 V equipado con un sistema de ajuste de final de carrera de 120 Nm, 250 Nm o 750 Nm según anchura de la piscina.
• 1 conmutador de llave (3 posiciones) colocado a distancia (con vista a la piscina).
• 1 cuadro eléctrico de alimentación.
Prever una toma de conexión a tierra si su piscina va equipada con un electrolizador.
Eje de enrollamiento de las lamas de la persiana.

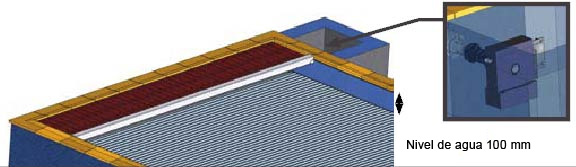

Vista del conjunto del enrollador. Motor en foso seco
• 1 motorreductor 24 V equipado con un sistema de ajuste de final de carrera de 120 Nm, 250 Nm o 750 Nm según anchura de la piscina.
• 1 conmutador de llave (3 posiciones) colocado a distancia (con vista a la piscina).
• 1 cuadro eléctrico de alimentación.
Prever una toma de conexión a tierra si su piscina va equipada con un electrolizador.
Eje de enrollamiento de las lamas de la persiana.
Vista del conjunto del enrollador. Motor en foso seco

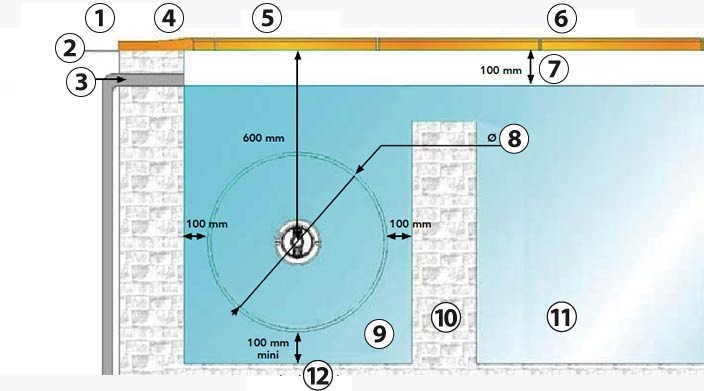

La persiana sumergida con Motor en foso seco
1 - Skimmer
2 - Borde piscina
3 - Rebosadero obligatorio
4 - Coronación
5 - Tapa del cajón que aloja el enrollador
6 - Persiana
2 - Borde piscina
3 - Rebosadero obligatorio
4 - Coronación
5 - Tapa del cajón que aloja el enrollador
6 - Persiana
7 - Nivel de agua
8 - Bobina
9 - Foso
10 - Tabique de separación
11 - Vaso de la piscina
12 - Sumidero
8 - Bobina
9 - Foso
10 - Tabique de separación
11 - Vaso de la piscina
12 - Sumidero

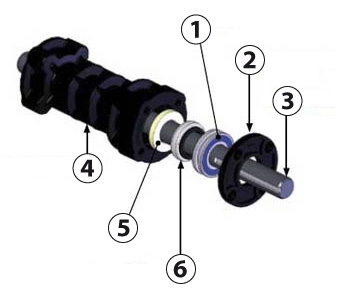

Montaje del pasamuros
Fijación del eje lado cojinete
1 - Rodamiento
2 - Brida de pasamuros
3 - árbol motor
4 - Pasamuros
5 - Contra cara cerámica (Montada en fábrica)
6 - Anillo Cyclam (muelle lado rodamiento)
2 - Brida de pasamuros
3 - árbol motor
4 - Pasamuros
5 - Contra cara cerámica (Montada en fábrica)
6 - Anillo Cyclam (muelle lado rodamiento)

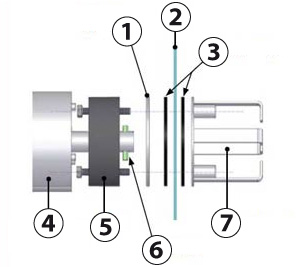

1 - Tope de cojinete (de acero inoxidable)
2 - Liner
3 - Junta de cojinete
4 - Eje de enrollamiento
5 - Cojinete
6 - Chaveta
7 - Soporte de cojinete para empotrar
2 - Liner
3 - Junta de cojinete
4 - Eje de enrollamiento
5 - Cojinete
6 - Chaveta
7 - Soporte de cojinete para empotrar
Diámetro de enrollamiento de la bobina
Kit para empotrar
Incluye los siguientes elementos :
- Pasamuros para pared de obra de 200 mm (largo 210mm).
(Kits para piscina con paneles de acero galvanizado o piscina de poliéster (longitud 110mm), o para pared de obra de 300 mm (longitud 310 mm) : bajo presupuesto previo).
- Soporte de cojinete para empotrar.
- 2 piezas para empotrar para soportes de vigueta.
- Juntas impermeables para los pasamuros.
Pasamuros longitud de 110, 210 y 310 mm
Soporte cojinete para empotrar
y pieza a empotrar
para soportes de vigueta
Juntas de estanqueidad

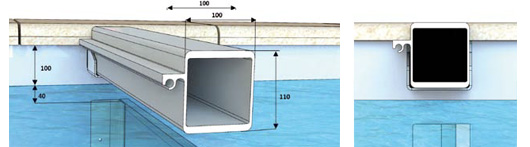

Vigueta y soportes
La persiana viene con una vigueta de aluminio lacado.
Secciones disponibles: 100 mm (Longitud) x 70 mm (Altura) (1) o 100 mm (Longitud) x 100 mm (Altura) (2).
La vigueta existe en blanco, color arena o gris.
Se suministra con dos soportes y, para responder a su necesidades, le proponemos 4 tipos de soportes :
• Soportes para perfil liner horizontal (construcción).
• Soportes para perfil liner vertical (renovación).
• Soportes ajustables.
• Soportes para fijar a la pared.

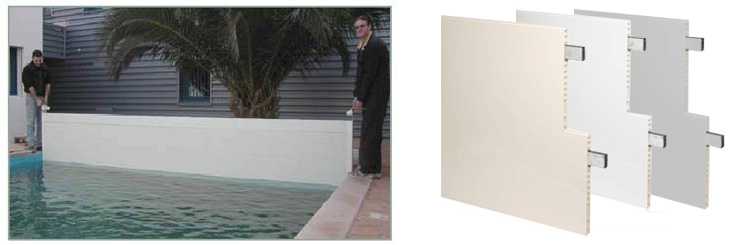

Tabique de separación
El foso técnico es obligatorio para impedir el acceso al enrollador de la persiana sumergida, Las paredes deben ser verticales, paralelas y con unos ángulos a 90º. La anchura del foso técnico debe permitir el espacio necesario a la rotación del enrollador de la persiana, y su profundidad debe posibilitar la instalación y el movimiento del contrapeso.
Existen dos tipos de foso : el foso de obra elaborado en el momento de la construcción de la piscina (esquema 1) o el tabique de separación de PVC (esquema 2).
3 tamaños estándares :
- Tabique de 900mm
- Tabique de 1200mm (opcional)
- Tabique de 1500mm (opcional)
2 colores :
- Blanco
- Arena (opcional)
- Gris (opcional)

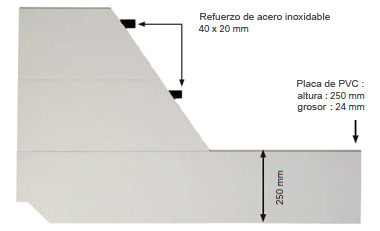

El tabique de separación se compone de placas de PVC de 250mm de alto y 24mm de grosor, reforzadas con una barra de acero inoxidable.
El tabique se sostiene mediante unos soportes que se fijan a la pared o bajo los soportes de vigueta.
- Tabique de 900mm
- Tabique de 1200mm (opcional)
- Tabique de 1500mm (opcional)
2 colores :
- Blanco
- Arena (opcional)
- Gris (opcional)
El tabique de separación se compone de placas de PVC de 250mm de alto y 24mm de grosor, reforzadas con una barra de acero inoxidable.
El tabique se sostiene mediante unos soportes que se fijan a la pared o bajo los soportes de vigueta.
Soportes del tabique de separación
2 tipos de soportes :
- Soportes para fijar a la pared (1)
- Soportes para fijar bajo los soportes de vigueta (2)
3 colores :
- Blanco
- Arena (opcional)
- Gris (opcional)
.jpg "Soportes de tabique de separación para persiana sumergida")
Soportes del tabique de separación
- Soportes para fijar a la pared (1)
- Soportes para fijar bajo los soportes de vigueta (2)
3 colores :
- Blanco
- Arena (opcional)
- Gris (opcional)
Soportes del tabique de separación

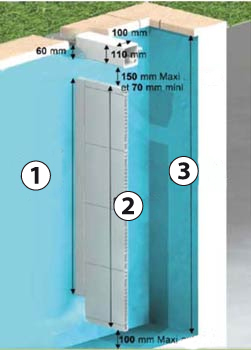

Soporte de tabique para fijar en la pared
1 - Dimensión del soporte del tabique
2 - Dimensión del tabique
3 - Profundidad de la piscina

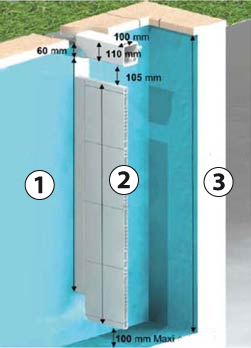

Soporte de tabique para fijar bajo el soporte de la vigueta.
1 - Dimensión del soporte del tabique
2 - Dimensión del tabique
3 - Profundidad de la piscina

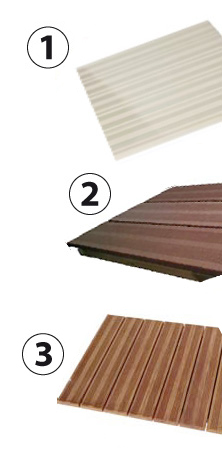

La tapa del cajón que aloja el enrollador sumergido
La tapa del cajón protege la mecánica de la persiana y permite mejorar estéticamente el entorno.
3 acabados :
- De aluminio doble cara (1) Blanco, Arena o Gris, grosor de 23mm
- De compuesto de madera y plástico (2) color madera o gris, grosor de 23mm (opcional)
- De madera exótica (3) grosor de 23mm (opcional)
2 anchos estándares :
- 700mm x 1000mm
- 950mm x 1000mm
Se puede igualmente fabricar las tapas a medida para el acabado de Madera exótica y de aluminio.
Para las piscinas dotadas del tabique de separación de PVC, la tapa de cajón a instalar sera de 700mm, mientras que para los vasos con una pared de separación de obra hará falta una tapa de 950mm.
La tapa reposa por una parte sobre la vigueta y por otra parte sobre el borde de la pared, si las piedras de coronación están puestas 50 mm como mínimo hacia atrás, o sobre una escuadra previamente fijada a la pared de la piscina.
Las tapas de aluminio se componen de unas lamas de 125 mm de ancho. Le recordamos que no se pueden cortar para reducir su anchura (prever un recorte de la coronación de la piscina).
3 acabados :
- De aluminio doble cara (1) Blanco, Arena o Gris, grosor de 23mm
- De compuesto de madera y plástico (2) color madera o gris, grosor de 23mm (opcional)
- De madera exótica (3) grosor de 23mm (opcional)
2 anchos estándares :
- 700mm x 1000mm
- 950mm x 1000mm
Se puede igualmente fabricar las tapas a medida para el acabado de Madera exótica y de aluminio.
Para las piscinas dotadas del tabique de separación de PVC, la tapa de cajón a instalar sera de 700mm, mientras que para los vasos con una pared de separación de obra hará falta una tapa de 950mm.
La tapa reposa por una parte sobre la vigueta y por otra parte sobre el borde de la pared, si las piedras de coronación están puestas 50 mm como mínimo hacia atrás, o sobre una escuadra previamente fijada a la pared de la piscina.
Las tapas de aluminio se componen de unas lamas de 125 mm de ancho. Le recordamos que no se pueden cortar para reducir su anchura (prever un recorte de la coronación de la piscina).
Detalles de las lamas y del revestimiento de la persiana para piscina
Lamas conformes con las exigencias de resistencia de la norma NF P90-308
Cada lama se compone de 3 compartimentos que contienen aire; lo cual limita la pérdida de calor del agua y garantiza una excelente flotabilidad.
Además, las lamas cuentan con unas tapas soldadas en cada extremo. Éstas, aseguran su impermeabilidad y están provistas de unas aletas, de 20 mm, para el acabado de la persiana. Estas aletas se pueden sustituir por aletas de distintos tamaños.
Lamas
PVC tratamiento antimanchas y antirayos UV
Ancho de las lamas
71 mm
Grosor de las lamas
17 mm
Tratamiento de las lamas
estabilizadas con Calcio / zinc, para evitar las manchas
Colores
(1) Gris fuerte, (2) Blanco, (3) Gris, (4) Arena
Opción escalera
Consúltenos
Lamas acabadas con aletas
Lamas recortadas en forma
Ruedecillas que simplifican el desplazamiento de la persiana
Ensamblaje de la persiana
- Para engatillar una lama en otra, encajar el gancho inferior del lado macho (la lama derecha) en el lado hembra (la lama de la izquierda)(fig.1).
- Reproducir el movimiento de oscilación hasta enganchar la totalidad de las lamas (fig.2).
- Fijar el primer bloque de lamas con las bridas de enrollamiento mediante las cinchas de sujeción (fig.3).
Los recortes de escalera
Al colocar la persiana en lo ancho del vaso, ésta se adapta a cualquier forma de escalera : rectangular (1), de trapecio (2), romana (3), semicircular (4) o de forma libre (5) (consúltenos).
Le proponemos dos tipos de acabados para el recorte de escalera :
- un acabado en escuadra; el más sencillo (a)
- un acabado, según la forma de su piscina, que se ajusta al perfil de su vaso; más estético (b).
Los recortes de escalera son opcionales : se piden con presupuesto previo
Sistema de seguridad
La persiana viene equipada con un dispositivo antilevantamiento conforme con la norma NF P 90-308
El número de dispositivos depende del ancho del vaso. Sin embargo, hará falta como mínimo 2 por pared.
El número de dispositivos depende del ancho del vaso. Sin embargo, hará falta como mínimo 2 por pared.
Bridas de enganche ABS + Correas + Soportes de acero inoxidable para fijar bajo de la coronación (a)
Bridas de enganche ABS + Correas + Soportes para fijar en las paredes (b) (opcional)
.jpg "Dispositivo de enganche de la persiana")
Bridas de enganche ABS + Correas + Soportes para fijar en las paredes (b) (opcional)

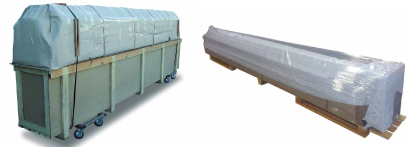

Embalaje y transporte de la persiana con ruedas ECA
Prever imperativamente 2 personas como mínimo para la entrega con el material necesario para la descarga.
Todos los pedidos recibidos se deben comprobar en presencia del transportista.
Todos los pedidos recibidos se deben comprobar en presencia del transportista.
Garantía
5 años Motor + Caja (sin mano de obra)
3 años para la flotabilidad e impermeabilidad de las lamas
Para el transporte, pida presupuesto.
Fotos no contractuales
Precio con IVA incluido.
Precio con IVA incluido.
Solicitud de presupuesto gratuito persiana sumergida automática eca roussillon motor en foso seco
¿Desea recibir un presupuesto para el artículo? : Persiana sumergida automática ECA ROUSSILLON motor en foso seco
Al precio de 6190 eur IVA incluido.
Le rogamos complete correctamente el siguiente formulario. Su solicitud será tratada en breve por nuestro servicio comercial.
Llamada gratuita en España
De lunes a viernes, desde las 9h. hasta las 18h.
Solicitud de recambios
Busca un recambio para el artículo «Persiana sumergida automática ECA ROUSSILLON motor en foso seco» ?
Haga Clic en el siguiente botón. Su solicitud será tratada en breve por nuestro servicio comercial.
