Mantas, cobertores, persianas y cubiertas para piscinas Persianas para piscinas, manuales, automáticas o solares Persiana automática elevada ECA BAHIA móvil sobre railes Persiana automática elevada ECA BAHIA móvil sobre railes
Precio recomendado proveedor 2024 :
4879 €
Nuestro precio :
4879 € IVA incluido
Ref. Abatik 010810
Persiana enrollable ECA BAHIA Batería sobre railes
Persiana enrollable ECA BAHIA Batería sobre railes
Para piscinas de hasta 5mx10m + escalera.
Alimentación eléctrica mediante batería.
Ajuste de final de carrera.
Alimentación eléctrica mediante batería.
Ajuste de final de carrera.
Disponible

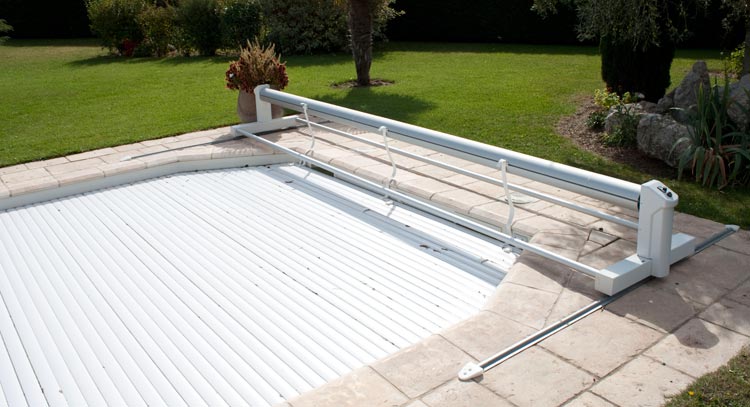

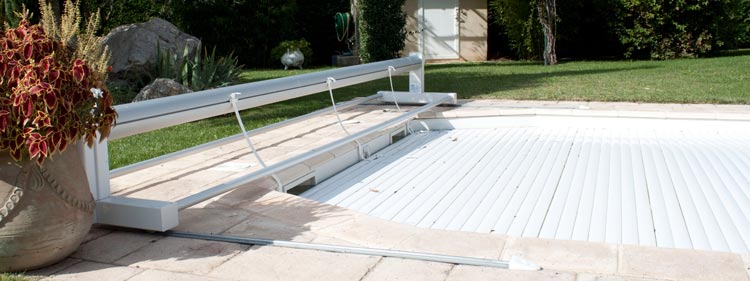

La persiana automática elevada ECA BAHIA móvil y sobre railes es un sistema de cubierta de piscina que se puede adaptar a numerosas formas de vasos.
Es ideal tanto para los vasos de forma peculiar *, que no pueden recibir persianas automáticas fijas, como para las piscinas clásicas.
El enrollador móvil, autónomo y sobre railes; garantiza una regularidad de recorrido al desenrollar la persiana sobre el agua de la piscina.
La estructura móvil se puede apartar de la piscina (varios metros) con el fin de liberar la playa y, de este modo, disfrutar plenamente de los 4 lados de la piscina.
* para un asesoramiento personalizado consúltenos.
*Precios IVA incluido de las persianas con lamas blancas para piscinas de forma rectangular con ángulos rectos. Precio salida de fábrica.
Colores disponibles : blanco, arena, azul o gris.
Otras combinaciones son posibles, estamos a su disposición para establecer un presupuesto personalizado según sus criterios.
- 2 postes soporte del eje de aluminio lacado blanco.
- 4 ruedas de 80mm de diámetro para rail.
- 2 tapas termoformadas blancas aspecto granulado.
- 2 barras de soporte de aluminio.
- 2 railes redondos de 16mm de diámetro y 3ml de largo para atrornillar.
- 4 topes de railes parar el enrollador.
- 1 cargador 220v/12v IP67.
- 1 enchufe macho de tipo EUROPA.
- 1 sistema de posicionamiento para inmovilizar el sistema durante el enrollamiento o durante una carga.
- 1 batería de 12V ubicada dentro del poste lado motor.
- 1 conmutador de llave en una de los postes.
- 1 eje de aluminio anodizado de 146mm o 196mm de diámetro (según las dimensiones de la piscina).
- 1 persiana formada por lamas blancas (colores opcionales : beige, azul y gris).
- 1 sistema de seguridad compuesto por bridas y cinchas de ABS para fijar en la pared (o en los brocales : opcional).
- 1 embalaje.
El motor de la cubierta funciona con una batería, lo que simplifica su instalación pues no necesita ninguna conexión con cable.
Es un dispositivo fácil de utilizar ya que las maniobras de apertura y de cierre son posibles mediante un conmutador de llave manejable por una sola persona.
La persiana se desenrolla sin esfuerzo alguno para flotar en la superficie de la piscina.
La persiana automática elevada Bahia sobre railes está equipada con un motor dotado de un sistema de ajuste de final de carrera alimentado por una batería de 12V.
Conforme con la norma de seguridad NF P90-308, está compuesta por lamas de PVC blanco extrusionadas de 71mm de ancho y de 17 mm de espesor para una alta resistencia.
Se trata de un perfil con cámaras huecas, selladas en las extremidades con tapones soldados, que aseguran su flotabilidad.
El aire contenido dentro de las lamas sirve de aislamiento térmico que limita la pérdida de calor del agua y, de este modo, alarga la temporada del baño.
La opacidad de las lamas permite reducir el fenómeno de fotosíntesis e impide la proliferación de algas con el fin conservar un agua siempre limpia.
Conformes con las exigencias de resistencia de la norma NF P90-308.
Cada lama está compuesta por 3 cámaras de aire que aseguran la flotabilidad
de la persiana y limitan la pérdida de calor del agua de la piscina. El aire garantiza
una fotabilidad óptima y limita enfriamiento del agua.
En los extremos de cada lama van soldados unos tapones de 20mm que garantizan
la total estanqueidad de la persiana. Se pueden sustituir por tapones de tamaño distinto.
Lamas acabadas con aletas
Lamas recortadas
Ruedecillas que simplifican el desplazamiento de la persiana
- Para engatillar una lama en otra, encajar el gancho inferior del lado macho ( lama derecha) en el lado hembra (lama izquierda) (fig.1).
- Reproducir el movimiento de oscilación hasta enganchar la totalidad de las lamas (fig.2).
- Fijar el primer bloque de lamas con las bridas de enrollamiento mediante las cinchas de sujeción (fig.3).
Cuando la persiana está posicionada en el ancho de la piscina, se adapta a distintas formas de escalera : rectangular (1), de trapecio (2), romana (3), semicircular (4) o de forma libre (5) (después estudio de nuestra parte).
Le proponemos dos tipos de acabados para el recorte de escalera :
- un acabado en escuadra; el más sencillo (a)
- un acabado, según la forma de su piscina, que se ajusta al perfil de su vaso; más estético (b).
Los recortes de escalera son opcionales y se solicitan con presupuesto previo
En las piscinas existentes, al nivel por donde pasan las láminas, se deberá cortar el borde de la coronación para permitir el paso de la persiana.
Para que la persiana se desenrolle correctamente, la cota máxima exterior de la coronación no debe exceder 4.60m para las piscinas de 4.03m interior.
Para que la persiana se desenrolle correctamente, la cota máxima exterior de la coronación no debe exceder 5,60m para las piscinas de 5,03m interior.
Radio (a), ángulo saliente (b), cota x (c).
Para las piscinas con ángulos salientes y con un radio de 15 cm (máx.), se posicionará el eje de los postes 15 cm hacia el interior del vaso.
Para las piscinas con ángulos de radio superior a 15 cm, contáctenos.
.jpg "Colocación del enrollador de la persiana")
La estructura del enrollador se desplaza mediante dos railes colocados en cada extremo del eje. Cada rail está dotado de dos topes que permiten detener el enrollador.
Batería (1), motor (2), clemas para la conexión eléctrica (3), portafusible (4), interruptor con llave y botón de reinicio (5), cargador (6).
.jpg "Sistema de fiación de la persiana")
Es ideal tanto para los vasos de forma peculiar *, que no pueden recibir persianas automáticas fijas, como para las piscinas clásicas.
El enrollador móvil, autónomo y sobre railes; garantiza una regularidad de recorrido al desenrollar la persiana sobre el agua de la piscina.
La estructura móvil se puede apartar de la piscina (varios metros) con el fin de liberar la playa y, de este modo, disfrutar plenamente de los 4 lados de la piscina.
* para un asesoramiento personalizado consúltenos.
Precios indicativos de las persianas BAHIA móviles sobre railes
Dimensiones de la piscina en metros
Precio con IVA BAHIA móvil sobre railes batería*
6m x 3m
4830 €
7m x 3.5m
4980 €
8m x 4m
5270 €
10m x 5 m
6070 €
Opcional : Escalera ROMANA recorte esquadra, diámetro<= 3m
+ 340 €
*Precios IVA incluido de las persianas con lamas blancas para piscinas de forma rectangular con ángulos rectos. Precio salida de fábrica.
Colores disponibles : blanco, arena, azul o gris.
Otras combinaciones son posibles, estamos a su disposición para establecer un presupuesto personalizado según sus criterios.
El precio de la persiana incluye :
- 2 postes soporte del eje de aluminio lacado blanco.
- 4 ruedas de 80mm de diámetro para rail.
- 2 tapas termoformadas blancas aspecto granulado.
- 2 barras de soporte de aluminio.
- 2 railes redondos de 16mm de diámetro y 3ml de largo para atrornillar.
- 4 topes de railes parar el enrollador.
- 1 cargador 220v/12v IP67.
- 1 enchufe macho de tipo EUROPA.
- 1 sistema de posicionamiento para inmovilizar el sistema durante el enrollamiento o durante una carga.
- 1 batería de 12V ubicada dentro del poste lado motor.
- 1 conmutador de llave en una de los postes.
- 1 eje de aluminio anodizado de 146mm o 196mm de diámetro (según las dimensiones de la piscina).
- 1 persiana formada por lamas blancas (colores opcionales : beige, azul y gris).
- 1 sistema de seguridad compuesto por bridas y cinchas de ABS para fijar en la pared (o en los brocales : opcional).
- 1 embalaje.
El motor de la cubierta funciona con una batería, lo que simplifica su instalación pues no necesita ninguna conexión con cable.
Es un dispositivo fácil de utilizar ya que las maniobras de apertura y de cierre son posibles mediante un conmutador de llave manejable por una sola persona.
La persiana se desenrolla sin esfuerzo alguno para flotar en la superficie de la piscina.
La persiana automática elevada Bahia sobre railes está equipada con un motor dotado de un sistema de ajuste de final de carrera alimentado por una batería de 12V.
Conforme con la norma de seguridad NF P90-308, está compuesta por lamas de PVC blanco extrusionadas de 71mm de ancho y de 17 mm de espesor para una alta resistencia.
Se trata de un perfil con cámaras huecas, selladas en las extremidades con tapones soldados, que aseguran su flotabilidad.
El aire contenido dentro de las lamas sirve de aislamiento térmico que limita la pérdida de calor del agua y, de este modo, alarga la temporada del baño.
La opacidad de las lamas permite reducir el fenómeno de fotosíntesis e impide la proliferación de algas con el fin conservar un agua siempre limpia.
Detalles de las lamas de la persiana
Conformes con las exigencias de resistencia de la norma NF P90-308.
Cada lama está compuesta por 3 cámaras de aire que aseguran la flotabilidad
de la persiana y limitan la pérdida de calor del agua de la piscina. El aire garantiza
una fotabilidad óptima y limita enfriamiento del agua.
En los extremos de cada lama van soldados unos tapones de 20mm que garantizan
la total estanqueidad de la persiana. Se pueden sustituir por tapones de tamaño distinto.
Lamas
PVC tratamiento antimanchas y antirayos UV
Ancho de las lamas
71 mm
Grosor de las lamas
17 mm
Tratamiento de las lamas
estabilizadas con Calcio / zinc, para evitar las manchas
Colores
(1) Gris fuerte, (2) Blanco, (3) Azul, (4) Gris, (5) Arena
Opción escalera
Consúltenos
Lamas acabadas con aletas
Lamas recortadas
Ruedecillas que simplifican el desplazamiento de la persiana
Ensamblaje de la persiana
- Para engatillar una lama en otra, encajar el gancho inferior del lado macho ( lama derecha) en el lado hembra (lama izquierda) (fig.1).
- Reproducir el movimiento de oscilación hasta enganchar la totalidad de las lamas (fig.2).
- Fijar el primer bloque de lamas con las bridas de enrollamiento mediante las cinchas de sujeción (fig.3).
Los recortes de escalera
Cuando la persiana está posicionada en el ancho de la piscina, se adapta a distintas formas de escalera : rectangular (1), de trapecio (2), romana (3), semicircular (4) o de forma libre (5) (después estudio de nuestra parte).
Le proponemos dos tipos de acabados para el recorte de escalera :
- un acabado en escuadra; el más sencillo (a)
- un acabado, según la forma de su piscina, que se ajusta al perfil de su vaso; más estético (b).
Los recortes de escalera son opcionales y se solicitan con presupuesto previo
Los recortes de la coronación para la colocación del enrollador
En las piscinas existentes, al nivel por donde pasan las láminas, se deberá cortar el borde de la coronación para permitir el paso de la persiana.
Para que la persiana se desenrolle correctamente, la cota máxima exterior de la coronación no debe exceder 4.60m para las piscinas de 4.03m interior.
Para que la persiana se desenrolle correctamente, la cota máxima exterior de la coronación no debe exceder 5,60m para las piscinas de 5,03m interior.
| Largo de la piscina en metro | 4m | 5m | 6m | 8m | 10m |
| Cota X en mm | 250mm | 265mm | 285mm | 305mm | 335mm |

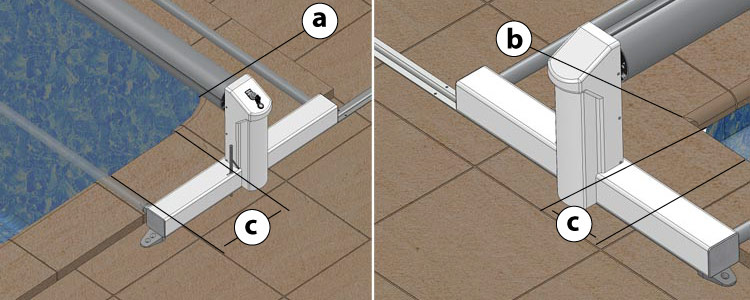

Radio (a), ángulo saliente (b), cota x (c).
Para las piscinas con ángulos salientes y con un radio de 15 cm (máx.), se posicionará el eje de los postes 15 cm hacia el interior del vaso.
Para las piscinas con ángulos de radio superior a 15 cm, contáctenos.

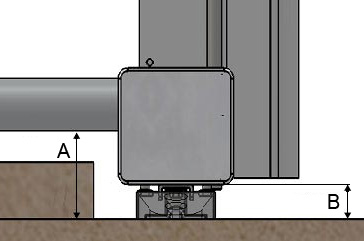

Posicionamiento del enrollador
Para colocar correctamente la persiana sobre el agua, el enrollador debe seguir su recorrido sobre los railes y sin obstáculos.
Para esto, la coronación y el bloque de filtración no deben sobrepasar 76mm de alto con el fin de impedir cualquier roce con las barras de aluminio.
Referirse a las indicaciones aquí abajo, según el tipo de railes :
Para esto, la coronación y el bloque de filtración no deben sobrepasar 76mm de alto con el fin de impedir cualquier roce con las barras de aluminio.
Referirse a las indicaciones aquí abajo, según el tipo de railes :
| Railes | Railes salientes | Railes a empotrar |
| Altura A | 76 | 63 |
| Altura B | 30 | 17 |

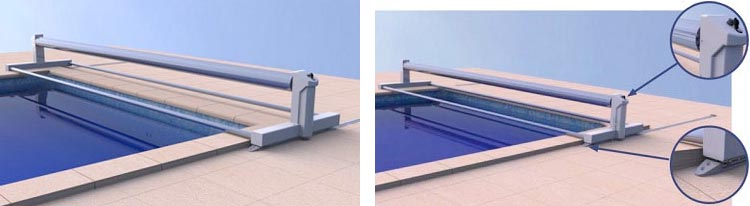

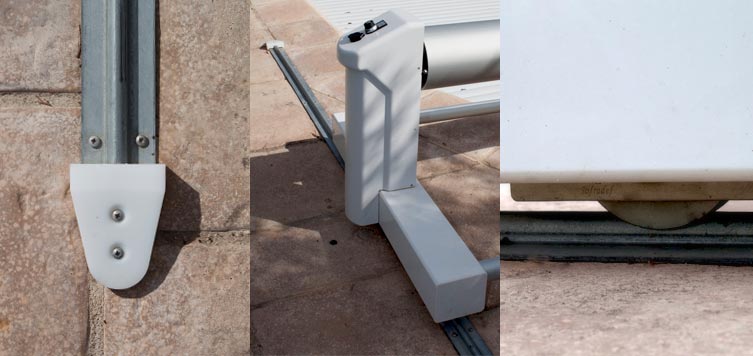

La estructura del enrollador se desplaza mediante dos railes colocados en cada extremo del eje. Cada rail está dotado de dos topes que permiten detener el enrollador.
El conmutador
El conmutador de llave va unido con una batería de 12V integrada en uno de los postes que soportan el eje de la persiana, lo que permite realizar las maniobras de apertura y cierre de la persiana automática elevada Bahia, móvil y sobre railes.
Por lo tanto, no es necesario efectuar una zanja para la alimentación eléctrica de la persiana.
Este sistema de alimentación facilita la instalación de la persiana Bahia móvil en la mayoría de las piscinas ya existentes.
Por lo tanto, no es necesario efectuar una zanja para la alimentación eléctrica de la persiana.
Este sistema de alimentación facilita la instalación de la persiana Bahia móvil en la mayoría de las piscinas ya existentes.
Las conexiones eléctricas
Batería (1), motor (2), clemas para la conexión eléctrica (3), portafusible (4), interruptor con llave y botón de reinicio (5), cargador (6).
ATENCIÓN: Durante las conexiones no invertir la polaridad de los cables.
[colonnes:
La persiana elevada ECA Bahia móvil y sobre railes viene equipada con un dispositivo antilevantamiento conforme con la norma NF P 90-308
El número de dispositivos depende del ancho del vaso. Sin embargo, hará falta como mínimo 2 por pared.
Sistema de seguridad
[colonnes:
La persiana elevada ECA Bahia móvil y sobre railes viene equipada con un dispositivo antilevantamiento conforme con la norma NF P 90-308
El número de dispositivos depende del ancho del vaso. Sin embargo, hará falta como mínimo 2 por pared.
Bridas de enganche ABS + Correas + Soportes de acero inoxidable para fijar bajo de la coronación (a)
Bridas de enganche ABS + Correas + Soportes para fijar en las paredes (b) (opcional)
.jpg "Dispositivo de enganche de la persiana")
Bridas de enganche ABS + Correas + Soportes para fijar en las paredes (b) (opcional)
Embalaje y transporte de la persiana
Prever imperativamente 2 personas como mínimo para la recepción y manipulación de la persiana.
Todas las mercancías entregadas se deben comprobar en presencia del transportista.
Todas las mercancías entregadas se deben comprobar en presencia del transportista.
Equipamiento opcional
Tiene la oportunidad de pedir su persiana Bahia móvil con railes para empotrar.
Para saber más, consúltenos
Para saber más, consúltenos
Garantía
3 años para la flotabilidad y la estanquidad de las lamas.
3 años para la mecánica del enrollamiento.
3 años para el material eléctrico.
Para el transporte, pida presupuesto.
Fotos no contractuales
Precio con IVA incluido.
Precio con IVA incluido.
