Climatización para piscinas Intercambiadores de calor para piscinas Intercambiador térmico Zodiac HEAT LINE Intercambiador térmico Zodiac HEAT LINE
Precio recomendado proveedor 2024 A partir de :
749 €
Nuestro precio A partir de :
749 € IVA incluido
Ref. Abatik 007472
Ref. Proveedor HEATNU20
Intercambiador ZODIAC Heat Line DESNUDO 20 Kw
Ref. Proveedor HEATNU20
Intercambiador ZODIAC Heat Line DESNUDO 20 Kw
Compatibles con cualquier tipo de calefacción : bomba de calor, caldera, geotermia, solar ...
- Bomba agua salada
Disponible
Intercambiador ZODIAC Heat Line DESNUDO 20 Kw
Ref. Abatik 007472
Ref. Proveedor HEATNU20
Ref. Abatik 007472
Ref. Proveedor HEATNU20
749 €
Intercambiador ZODIAC Heat Line DESNUDO 40 Kw
Ref. Abatik 001680
Ref. Proveedor HEATNU40
Ref. Abatik 001680
Ref. Proveedor HEATNU40
985 €
Intercambiador ZODIAC Heat Line DESNUDO 70 Kw
Ref. Abatik 007881
Ref. Abatik 007881
1135 €
Intercambiador ZODIAC Heat Line PLUS 20 kw
Ref. Abatik 000675
Ref. Proveedor W49KT20
Ref. Abatik 000675
Ref. Proveedor W49KT20
1725 €
Intercambiador ZODIAC Heat Line PLUS 40 Kw
Ref. Abatik 000676
Ref. Proveedor W49KT40
Ref. Abatik 000676
Ref. Proveedor W49KT40
1560 €
Intercambiador ZODIAC Heat Line PLUS 70 Kw
Ref. Abatik 000677
Ref. Abatik 000677
1725 €
Intercambiadores térmicos multitubulares para calentar todo tipo de sistema de calefacción doméstica (bomba de calor, caldera, geotermia y solar).
Cuerpo inyectado de noryl/poliamida.
Intercambiador de placas de TITANIO anticorrosión.
1 - Salida agua primario.
2 - Vaina de poliamida.
3 - Entrada agua de piscina.
4 - Tapón de desagüe (circuito primario).
5 - Salida agua de piscina.
6 - Cavidad con tapón para interruptor de caudal.
7 - Válvula antirretorno.
8 - Entrada agua primario.
9 - Carcasa de poliamida inyectada.

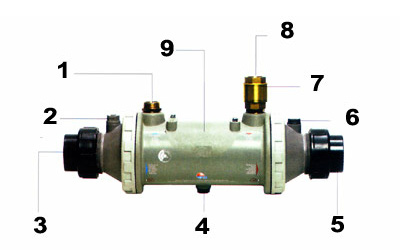

Modelo básico HEAT LINE DESNUDO
Cuerpo inyectado de noryl/poliamida.
Intercambiador de placas de TITANIO anticorrosión.
1 - Salida agua primario.
2 - Vaina de poliamida.
3 - Entrada agua de piscina.
4 - Tapón de desagüe (circuito primario).
5 - Salida agua de piscina.
6 - Cavidad con tapón para interruptor de caudal.
7 - Válvula antirretorno.
8 - Entrada agua primario.
9 - Carcasa de poliamida inyectada.
Intercambiador Zodiac HEAT LINE DESNUDO

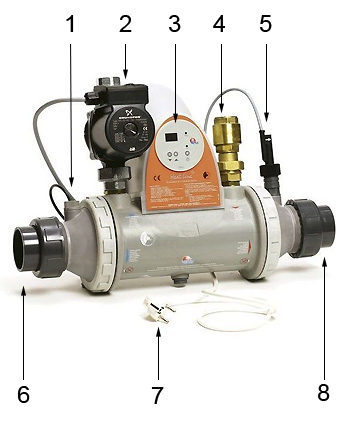

Modelo completo HEAT LINE PLUS
Conjunto completamente montado, con bomba de recirculación (3 velocidades) y válvula antirretorno. Aparatos precableados con termostato de regulación digital, display, temporización, bomba de recirculación, racores galvanizados, interruptor de caudal y enchufe. Carcasa de noryl/poliamida y tubo de titanio anticorrosivo.
1 - Sonda regulador.
2 - Bomba de recirculación.
3 - Unidad de control con termostato digital.
4 - Válvula antirretorno.
5 - Interruptor de caudal.
6 - Entrada agua primaria.
7 - Enchufe 230V
8 - Salida agua de piscina.
.jpg "Descriptivo del intercambiador de calor Heat Line PLUS de ZODIAC")
Intercambiador Zodiac HEAT LINE PLUS
Características técnicas
| Modelo | HEAT LINE PLUS 20/ DESNUDO 20 | HEAT LINE PLUS 40/ DESNUDO 40 | HEAT LINE PLUS 70/ DESNUDO 70 |
| Volumen máximo* | 50 m3 | 120 m3 | 200 m3 |
| Potencia máxima circuito primario 90°c | 20 kW | 40 KW | 70 KW |
| Potencia máxima circuito primario 60°c | 8,5 kW | 17 KW | 30 KW |
| Potencia máxima circuito primario 45°c | 4 kW | 8 KW | 14 KW |
| Presión máxima | 2 bars | 2 bars | 2 bars |
| Temperatura máxima admisible | 90°c | 90°c | 90°c |
| Peso | 8kg | 8kg | 9kg |
| Conexiones circuito PRIMARIO (caldera, solar) | Ø26/34 | Ø26/34 | Ø26/34 |
| Conexiones circuito SECUNDARIO piscina | PVC Ø50 o 63 | PVC Ø50 o 63 | PVC Ø50 o 63 |
| Caudal circuito PRIMARIO (caldera, solar) | 0,9m³/h | 1,7m³/h | 3m³/h |
| Caudal máximo circuito SECUNDARIO piscina | 10m³/h | 15m³/h | 20m³/h |
| Pérdidas de carga (mmca) circuito PRIMARIO (caldera, solar) | 0,15 | 0,2 | 0,3 |
| Pérdidas de carga (mmca) circuito SECUNDARIO piscina | 0,5 | 0,8 | 1 |
* Circuito primario 90°C, piscina privada al aire libre, zona suave, con manta térmica, del 15/05 al 15/09
Dimensiones (en mm)
Dimensiones (en mm) del intercambiador Zodiac HEAT LINE DESNUDO

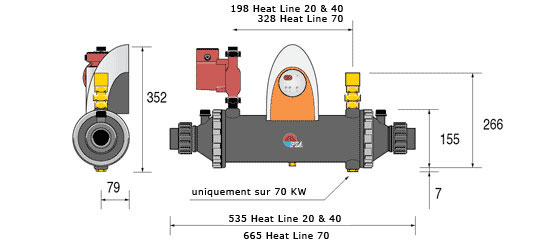

Dimensiones (en mm) del intercambiador Zodiac HEAT LINE PLUS
Instalación
- En el local técnico, cerca de la caldera, en la salida de la filtración, sin by-pass.
- Posición horizontal en línea con la tubería, alimentación eléctrica del circuito primario desde arriba.
- Alimentación eléctrica en monofásico 230V con protección mediante disyuntor diferencial 30mA en cabeza de línea (no incluido).
- Posibilidad de invertir el sentido de circulación del circuito primario y del circuito secundario dándole la vuelta al intercambiador.

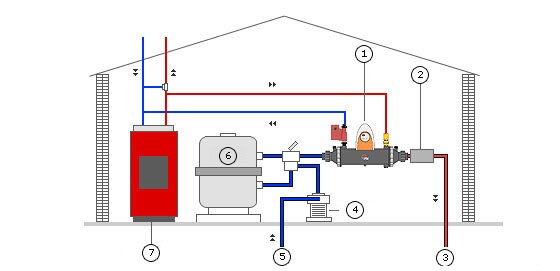

Esquema de montaje del intercambiador de HEAT LINE PLUS
En el caso de los intercambiadores alimentados por paneles solares, hay que dimensionar el intercambiador en función de las necesidades de calentamiento de la piscina, de las características de los intercambiadores y de la potencia restituida por los paneles. Se debe alimentar el intercambiador desde un depósito solar situado entre los paneles y el intercambiador.
1. Intercambiador Heat Line
2. Tratamiento del agua
3. Descarga piscina
4. Bomba
2. Tratamiento del agua
3. Descarga piscina
4. Bomba
5. Aspiración piscina
6. Filtro
7. Caldera
6. Filtro
7. Caldera
Garantía
2 años
Para el transporte, pida presupuesto.
Fotos no contractuales
Precio con IVA incluido.
